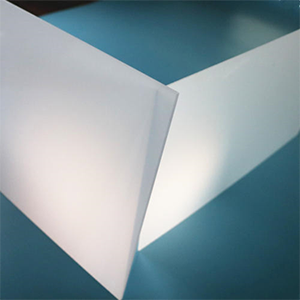

導光板の原理

LCD導光板照明技術は、1986年に日本の明拓社によって初めて発明され、エッジライト方式として知られ、ノートパソコンのLCDバックライト照明の主流となっています。その動作原理は、冷陰極蛍光管（線光源）から発せられた純白色光を透明板の端面から導入し、PMMA透明導光板を用いて板面全体に拡散させるというものです。光が導光板の裏面に印刷された白色反射点に到達すると、拡散反射が発生し、光源入射面に対して垂直な板面（動作面）から出射されます。

透明板の界面で光が全反射する原理を巧みに利用して、端面から放射された光は90度偏向され、 ° 前面から光を照射することで照明の役割を果たします。高い表面輝度、コンパクトなサイズ、そして高い光利用効率のため、この照明方式はノートパソコンやデジタルカメラなど、広い面積を必要とする用途に広く利用されています。 液晶 。

LCD導光板照明技術の鍵は、PMMAにおける光の全反射効果です。光が2種類の透明媒体を通過すると、反射と屈折が起こることは周知の事実です。空気よりも屈折率の高い透明媒体から光が空気中に発射されると、屈折率の違いにより、入射角が θ 光が一定角度以上になると、界面で全反射が発生し、媒質から光は放出されません。つまり、媒質内での光の透過損失は、媒質による光の吸収のみに依存し、界面での反射では損失が発生しません（金属表面での光の反射では通常10％～15％の損失が発生します）。つまり、これはまさにPMMA導光板の特性です。

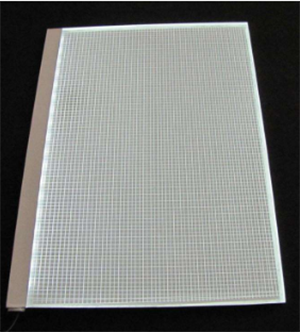

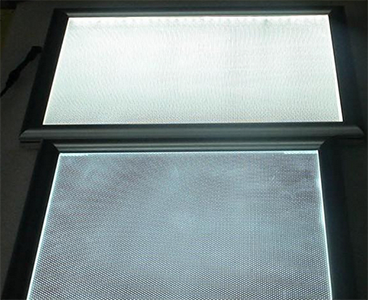

PMMA導光板の全反射光を導光板の作業面から外部に放出するためには、導光板の裏面（作業面の反対側）に反射層を形成して光を散乱させ、作業面が一定の明るさで均一な光出力を得る必要があります。導光板の裏面には、全面ではなく反射点を形成するスクリーン印刷が施されています（図3参照）。これにより、光源から離れた場所でも光の減衰が大きくなり、輝度が不足することがなくなります。印刷インクは、二酸化チタン（TiO2）と硫酸バリウム（BaSO4）を混合したアクリルバインダーで構成されています。TiO  2結晶の可視光線に対する反射率は2.62と高く、PMMA導光板からの光を導光板に反射・屈折させ、作業面から出射するため、強い反射効果を発揮します。

導光板のメリットは何ですか？

1. 必要なサイズに自由に切断でき、接合にも使用できます。工程が簡単で、製造が便利です。
2. 高い光変換率（従来のボードより 30% 以上高い）、均一な光、長寿命、屋内での通常使用で 8 年以上、安全で環境に優しく、耐久性と信頼性が高く、国内外で適用できます。
3. 同一面積輝度の場合、発光効率が高く、消費電力が低い。
4. 円、楕円、円弧、三角形など、さまざまな形状にすることができます。
5. 同じ明るさの条件下では、教科書の製品を使用してコストを節約できます。
6. あらゆる光源、線状光源を使用してエリア光変換を行うことができます。光源には、LED、CCFL（冷陰極ランプ）、蛍光灯などがあります。

主な種類は何ですか？ 導光板 ？

1. 形状で

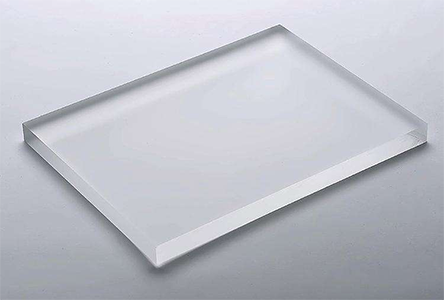

皿： 導光板は光入口から長方形である。

ウェッジプレート： 斜板とも呼ばれ、光の当たる部分から先端に向かって片側が厚く、反対側が薄いくさび形（三角形）になっています。

2. アウトレット

印刷： 導光板の形状加工が完了したら、印刷により反射面にドットが印刷され、IRとUVに分けられます。

印刷不可: 導光板を形成する際に、反射面に直接ドットを形成する。化学エッチング、Vカット、スタンパー、内部拡散に分けられる。

3. 光入力によって

サイドエントリーライトタイプ: 発光体（ランプまたはLED）を導光板の側面に配置します。

直下型： 発光体（ランプまたはLED）を導光板の下に配置します。

4.プレス成形

射出成形： 光学グレードのPMMA粒子は射出成形機によって冷却され成形される。

切断成形： 光学グレードのPMMAプレートは切断加工により仕上げられます。
