マイクロスイッチは、微小な接触間隔とスナップアクション機構を備え、規定のストロークと所定の力でスイッチ動作を行う接点機構です。シェルで覆われ、その外側に駆動ロッドが配置されています。スイッチの接触距離が比較的小さいため、「マイクロスイッチ」という名称が付けられ、高感度スイッチ、スナップアクションスイッチとも呼ばれています。

導入

マイクロスイッチは、その名の通り、非常に小さな力でスイッチングを行うスイッチです。外部からの機械的な力が伝達素子を介して可動リードに作用し、固定接点と先端の可動接点を瞬時に接続または切断するスイッチです。

マイクロスイッチは、接点間隔が狭く、スナップアクション機構を備えています。所定のストロークと力でスイッチ動作を行う接点機構はハウジングで覆われ、その外側にアクチュエータが配置されており、外観は小型です。

マイクロスイッチは5種類の主要構成要素から構成されています。接触距離が短く、トルクが大きいため、一般的には外側に駆動ロッドがあります。

動作原理

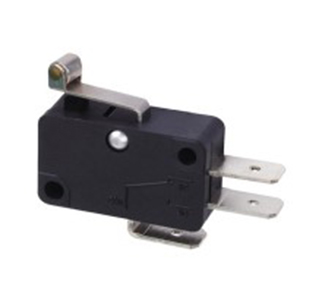

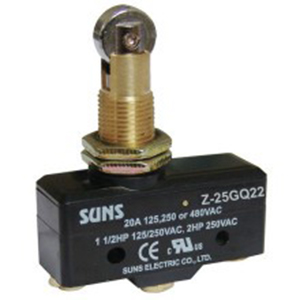

外部からの機械力は、伝達要素（プレスピン、ボタン、レバー、ローラーなど）を介してアクションリードに作用します。アクションリードが臨界点まで変位すると、瞬時の動作が発生し、アクションリードの先端にある可動接点と固定接点がクリックすることで、瞬時にオンまたはオフになります。

伝達要素への力が除去されると、アクションリードは逆動作力を発生させます。伝達要素の逆動作がリードの動作臨界点に達すると、逆動作は瞬時に完了します。

マイクロスイッチの接触距離は短く、動作ストロークは短く、押圧力は小さく、オンオフは速いため、可動接点の速度は伝達素子の速度とは無関係です。

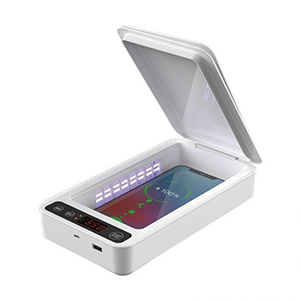

UVC殺菌ボックス_2.0 Pro

UVC殺菌ボックス

UV消毒ボックスは、携帯電話、鍵、メガネ、子供のおもちゃ、宝石、現金、財布、化粧道具、アクセサリーなどの消毒に使用します。消毒はUVCによって行われますが、UVCは人体、特に皮膚や目に有害です。万が一、皮膚に損傷を与えた場合に備えて、本製品にはマイクロスイッチが搭載されています。カバーを開けるとマイクロスイッチが切断され、自動的に電源が遮断され、紫外線がオフになるため、安全性が確保されます。

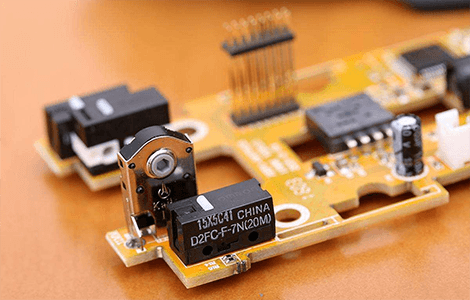

私たちの日常生活でよく使われるマウスでは、左右のボタンにもマイクロスイッチが使用されています。
